雷达式水位计

雷达式水位计

产品型号:FT-LD1

产品价格:4200元

产品品牌:风途

山东风途专业生产雷达式水位计FT-LD1,仪器研发生产经验丰富,提供雷达式水位计价格方案,雷达式水位计操作简单快速,仪器型号齐全,欢迎来电咨询!
产品详情

1、雷达式水位计产品概述

雷达式水位计又称雷达式水位计,雷达式水位计是利用电磁波探测目标的电子设备,受温度梯度、压力、空气密度、风或其他气象环境条件以及污水腐蚀、泥沙等影响小,主要用来进行水利监测、污水处理和防洪预警等。雷达水位计是专门针对水位测距设计的,该模块采用FMCW模式,非接触式安装设计,体积小巧,结构紧凑。精度高,功耗低,抗干扰能力强,适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。

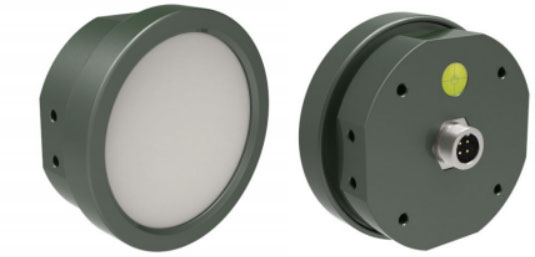

雷达式水位计


2、雷达式水位计产品主要参数指标

参数符号最小值典型值最大值单位说明
发射机






发射频率ƒ77
81GHz带宽 4G
输出功率(EIRP)Pout
1320dBm
天线角度(参考图4)






波束宽度(-3dB)水平方向
14
°

垂直方向
10
°
电源






工作电压VCC91224V
工作电流ICC
20
mA典型值
环境






工作温度TOP﹣45
+85
尺寸(长x 宽x 高)Φ74 x 29.7(带外壳),60x38x1.2(模块)mm
重量100g
测量指标:






测距范围0.1~40m
测量精度±5mm
分辨率1mm
数据刷新40ms 最快

说明:雷达工作频段为80GHz,测距的范围40米为最大测量范围,根据物体

RCS 的大小,探测距离的最大值会有偏差。

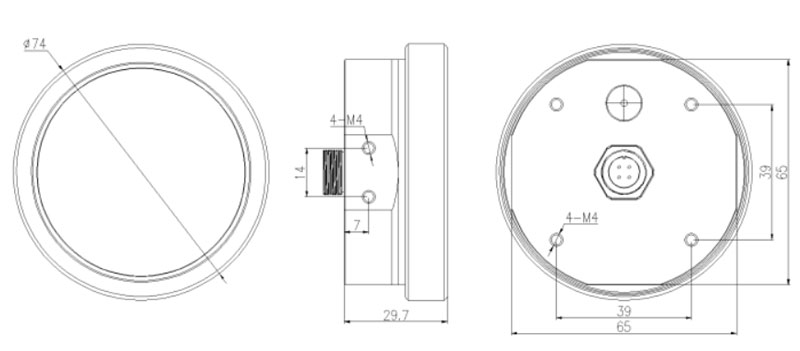

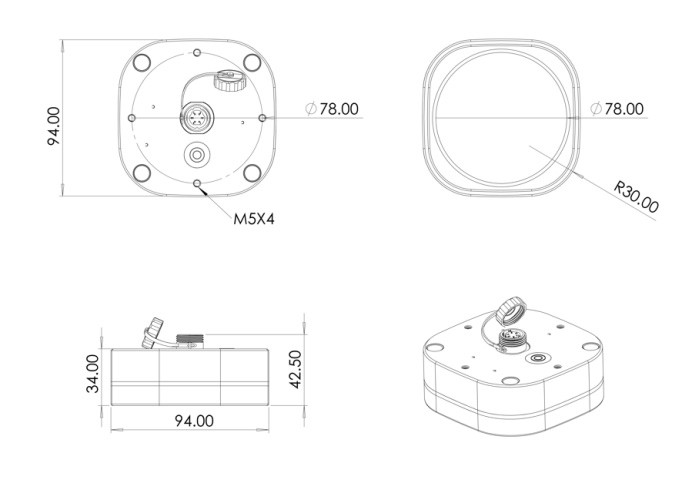

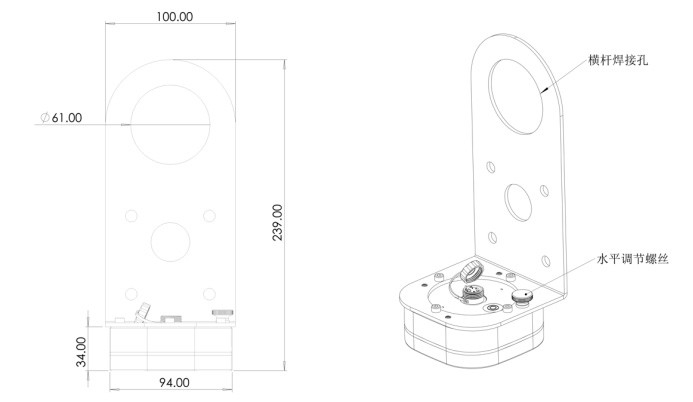

3、雷达式水位计产品尺寸

雷达式水位计产品尺寸
