超声波风速风向仪解决方案

发布时间:2022-09-23 14:29:34 文章来源:压电雨量传感器 作者:超声波风速风向仪

超声波风速风向仪解决方案

现代气象站变得越来越智能化,现代气象站迫切需要一款精度高,免维护的风速风向仪。超声波风向风速仪是一款非常精确以及免维护的超声波风速风向仪,支持数字信号输出格式。超声波传感器无任何机械构件,相比机械式风杯风向标无磨损设计。


一、超声波风速风向仪产品简介

  与传统的风速风向仪相比,我司产品克服了对高精度计时器的需求,避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

  FT-WQX2型超声波风速风向仪创新性地将风速、风向通过一个高集成度结构来实现,可实现户外气象参数24小时连续在线监测,通过数字量通讯接口将二项参数一次性输出给用户。

可广泛应用于城市环境监测、风力发电、气象监测、桥梁隧道、航海船舶、航空机场等领域,无需现场维护何校准。


二、超声波风速风向仪产品特点

1、顶盖隐藏式超声波探头,避免雨雪堆积的干扰,避免自然风遮挡(实用新型专利,专利号ZL 2020 2 3215713.X)☆

2、原理为发射连续变频超声波信号,通过测量相对相位来检测风速风向(发明专利,专利号ZL 2021 1 0237536.5)☆

3、风速、风向二要素一体式(实用新型专利,专利号ZL 2020 2 3215649.5)☆

4、采用先进的传感技术,实时测量,无启动风速☆

5、抗干扰能力强,具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度,无移动部件,零磨损

7、免维护,无需现场校准

8、采用ASA工程塑料室外应用常年不变色,耐腐蚀性强

9、产品设计输出信号标配为RS485通讯接口(MODBUS协议);可选配232、USB、以太网接口,支持数据实时读取☆

10、可选配无线传输模块,最小传输间隔1分钟

11、探头为卡扣式设计,解决了运输、安装过程松动不准的问题☆

12、一体式设计磨损小、使用寿命长、响应速度快。


三、超声波风速风向仪技术参数

1、风速:测量原理超声波,0~60m/s(±0.1m/s)分辨率0.01m/s;(发明专利,专利号ZL 2021 1 0237536.5)

2、风向:测量原理超声波,0~360°(±2°);分辨率:1°;(发明专利,专利号ZL 2021 1 0237536.5)

3、功率:0.6W

4、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

5、生产企业具有知识产权管理体系认证证书和计算机软件注册证书☆

6、生产企业为3A级信用企业☆

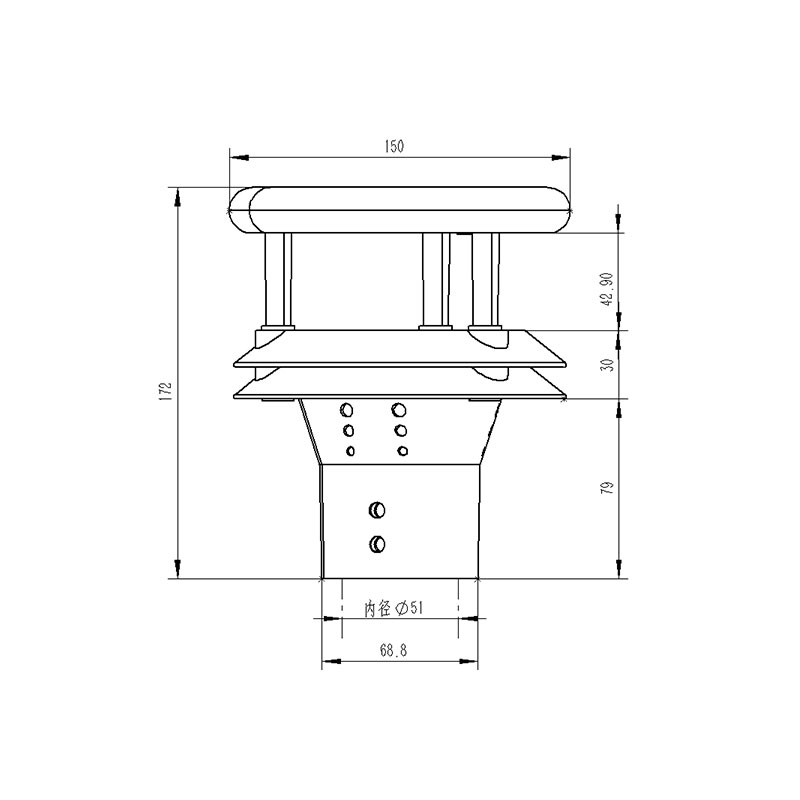

四、超声波风速风向仪产品尺寸图

超声波风速风向仪产品尺寸图

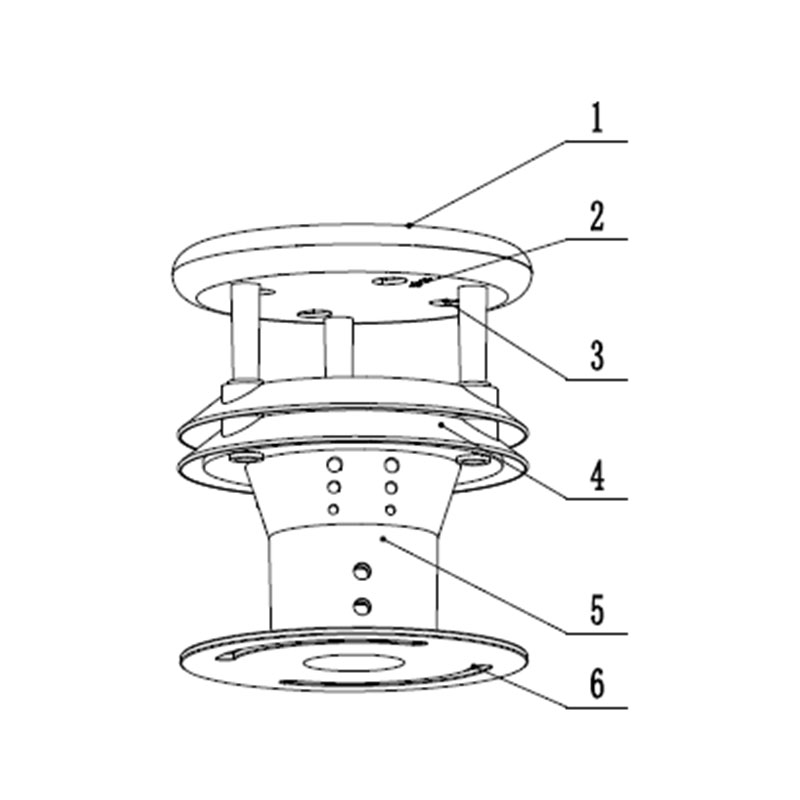

五、超声波风速风向仪产品结构图

超声波风速风向仪产品结构图

1、控制电路

2、指北箭头

3、超声波探头

4、百叶箱

5、底座

6、法兰转换头


六、超声波风速风向仪产品接线定义

超声波风速风向仪产品接线定义

定义 备注
VCC电源正DC12V
GND电源地
485ARS485A
485BRS485B
